Technical Data Sheet

  • Absorbed power 1st speed (W)
    24
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,24
  • Corrente max assorbita alla med vel. (A)
    0,17
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,18
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,14
  • Frequency (Hz)
    50-60
  • Insulation Class
    II°
  • IP
    45
  • Max ambient temperature for continuous operation (°C)
    55
  • Max. absorbed Current at max. speed (A)
    0,22
  • Max. absorbed Current at min. speed (A)
    0,14
  • Max. absorbed power at max speed (W)
    50
  • Nominal Diameter (mm)
    150
  • Potenza max assorbita alla max vel. a 60Hz (W)
    58
  • Potenza max assorbita alla med vel. (W)
    37
  • Potenza max assorbita alla med vel. a 60Hz (W)
    38
  • Potenza max assorbita alla min vel. a 60Hz (W)
    23
  • Temp. ambiente max funzionamento continuativo a 60Hz (°C)
    50
  • Voltage (V)
    220-240
  • Weight (Kg)
    5,4
  • Delivery 1st speed (l/s)
    70,8
  • Delivery 1st speed (m³/h)
    255
  • Max delivery at max speed (l/s)
    141,7
  • Max delivery at max speed (m³/h)
    510
  • Portata max alla max vel. a 60Hz (l/s)
    134,7
  • Portata max alla max vel. a 60Hz (m³/h)
    485
  • Portata max alla med vel. (l/s)
    97,2
  • Portata max alla med vel. (m³/h)
    350
  • Portata max alla med vel. a 60Hz (l/s)
    90,3
  • Portata max alla med vel. a 60Hz (m³/h)
    325
  • Portata max alla min vel. a 60Hz (l/s)
    66,7
  • Portata max alla min vel. a 60Hz (m³/h)
    240
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    58,3
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    48,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    39,8
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    58
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    48,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    40,5
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    52,1
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    43,4
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    34,9
  • Pressione max alla max vel. a 60Hz (mmH2O)
    24,5
  • Pressione max alla max vel. a 60Hz (Pa)
    240,3
  • Pressione max alla med vel. (mmH2O)
    15,5
  • Pressione max alla med vel. (Pa)
    152
  • Pressione max alla med vel. a 60Hz (mmH2O)
    15,3
  • Pressione max alla med vel. a 60Hz (Pa)
    150
  • Pressione max alla min vel. a 60Hz (mmH2O)
    8,6
  • Pressione max alla min vel. a 60Hz (Pa)
    84,3
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    40,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    30,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    22,3
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    40,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    30,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    23
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    31,6
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    20,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    14,4
  • Pressure - 1st speed (mmH20)
    10,5
  • Pressure - 1st speed (Pa)
    103
  • Pressure max - max speed (mmH20)
    21,5
  • Pressure max - max speed (Pa)
    210,9
  • RPM max
    2030
  • RPM max a 60Hz
    1935
  • RPM med
    1430
  • RPM med a 60Hz
    1285
  • RPM min
    1040
  • RPM min a 60Hz
    980

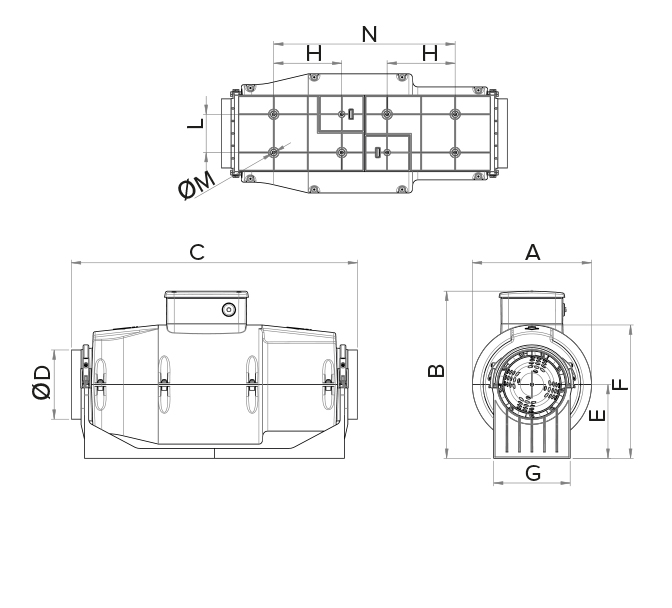

  • Size A (mm)
    232
  • Size B (mm)
    320,5
  • Size C (mm)
    685
  • Size D (mm)
    Ø 147
  • Size E (mm)
    145
  • Size F (mm)
    261,5
  • Size G (mm)
    170
  • Size H (mm)
    132
  • Size L (mm)
    85
  • Size M (mm)
    Ø 5,5
  • Size N (mm)
    360
Interested?
If you are interested in this product, contact us or locate your nearest Vortice dealer.
Documentation
You can see all the documentation relating to this product: price list, information booklet and wiring diagram.

Accessories

Discover accessories related to the product

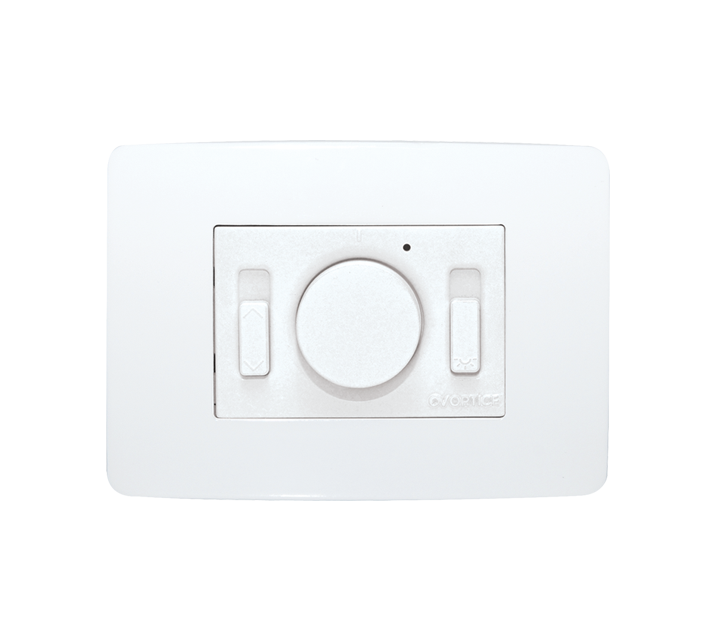

TRIO-LINEO 503
