Technical Data Sheet

  • Absorbed power 1st speed (W)
    11
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,14
  • Corrente max assorbita alla med vel. (A)
    0,11
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,12
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,10
  • Frequency (Hz)
    50-60
  • Insulation Class
    II°
  • IP
    45
  • Max ambient temperature for continuous operation (°C)
    45
  • Max. absorbed Current at max. speed (A)
    0,13
  • Max. absorbed Current at min. speed (A)
    0,09
  • Max. absorbed power at max speed (W)
    27
  • Nominal Diameter (mm)
    125
  • Potenza max assorbita alla max vel. a 60Hz (W)
    28
  • Potenza max assorbita alla med vel. (W)
    24
  • Potenza max assorbita alla med vel. a 60Hz (W)
    24
  • Potenza max assorbita alla min vel. a 60Hz (W)
    13
  • Temp. ambiente max funzionamento continuativo a 60Hz (°C)
    45
  • Voltage (V)
    220-240
  • Weight (Kg)
    3,6
  • Delivery 1st speed (l/s)
    52,8
  • Delivery 1st speed (m³/h)
    190
  • Max delivery at max speed (l/s)
    88,9
  • Max delivery at max speed (m³/h)
    320
  • Portata max alla max vel. a 60Hz (l/s)
    80,6
  • Portata max alla max vel. a 60Hz (m³/h)
    290
  • Portata max alla med vel. (l/s)
    69,4
  • Portata max alla med vel. (m³/h)
    250
  • Portata max alla med vel. a 60Hz (l/s)
    65,3
  • Portata max alla med vel. a 60Hz (m³/h)
    235
  • Portata max alla min vel. a 60Hz (l/s)
    52,8
  • Portata max alla min vel. a 60Hz (m³/h)
    190
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    52,2
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    44,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    39,2
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    52,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    44,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    38,6
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    47,4
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    40,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    32,8
  • Pressione max alla max vel. a 60Hz (mmH2O)
    13,5
  • Pressione max alla max vel. a 60Hz (Pa)
    132,4
  • Pressione max alla med vel. (mmH2O)
    10
  • Pressione max alla med vel. (Pa)
    98,1
  • Pressione max alla med vel. a 60Hz (mmH2O)
    11
  • Pressione max alla med vel. a 60Hz (Pa)
    103
  • Pressione max alla min vel. a 60Hz (mmH2O)
    7,1
  • Pressione max alla min vel. a 60Hz (Pa)
    69,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    34,7
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    26,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    21,7
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    35
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    27,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    21,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    26,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    20,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    12,3
  • Pressure - 1st speed (mmH20)
    8
  • Pressure - 1st speed (Pa)
    78,5
  • Pressure max - max speed (mmH20)
    14
  • Pressure max - max speed (Pa)
    137,3
  • RPM max
    1880
  • RPM max a 60Hz
    1725
  • RPM med
    1475
  • RPM med a 60Hz
    1435
  • RPM min
    1125
  • RPM min a 60Hz
    1180

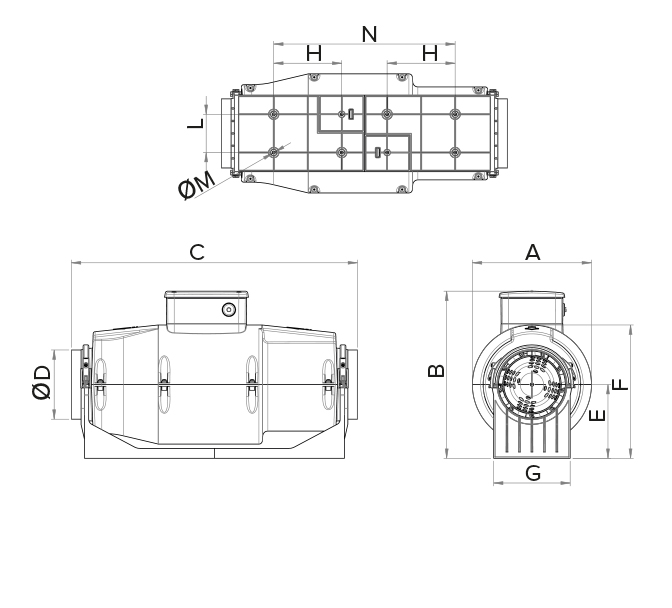

  • Size A (mm)
    210
  • Size B (mm)
    294,5
  • Size C (mm)
    504,5
  • Size D (mm)
    Ø 122
  • Size E (mm)
    130
  • Size F (mm)
    235
  • Size G (mm)
    135
  • Size H (mm)
    120
  • Size L (mm)
    67,5
  • Size M (mm)
    Ø 5,5
  • Size N (mm)
    320
