Code 17170

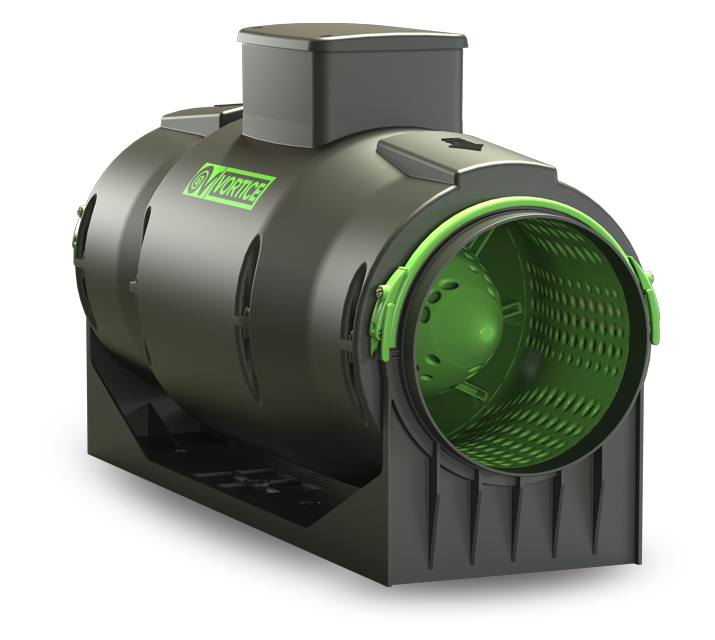

LINEO 100 QUIET ES

Sound-proof energy saving mixed flow extractor fans

Description

Read full descriptionClose description

Certifications


Technical Data Sheet

  • Corrente max assorbita a 10V (A)
    0,26
  • Corrente max assorbita a 4V (A)
    0,09
  • Corrente max assorbita a 6V (A)
    0,12
  • Corrente max assorbita a 8V (A)
    0,18
  • Frequency (Hz)
    50-60
  • Insulation Class
    II°
  • IP
    45
  • Max ambient temperature for continuous operation (°C)
    60
  • Nominal Diameter (mm)
    100
  • Potenza max assorbita a 10V (W)
    23
  • Potenza max assorbita a 4V (W)
    6,2
  • Potenza max assorbita a 6V (W)
    8,3
  • Potenza max assorbita a 8V (W)
    14,7
  • Voltage (V)
    220-240
  • Weight (Kg)
    3,8

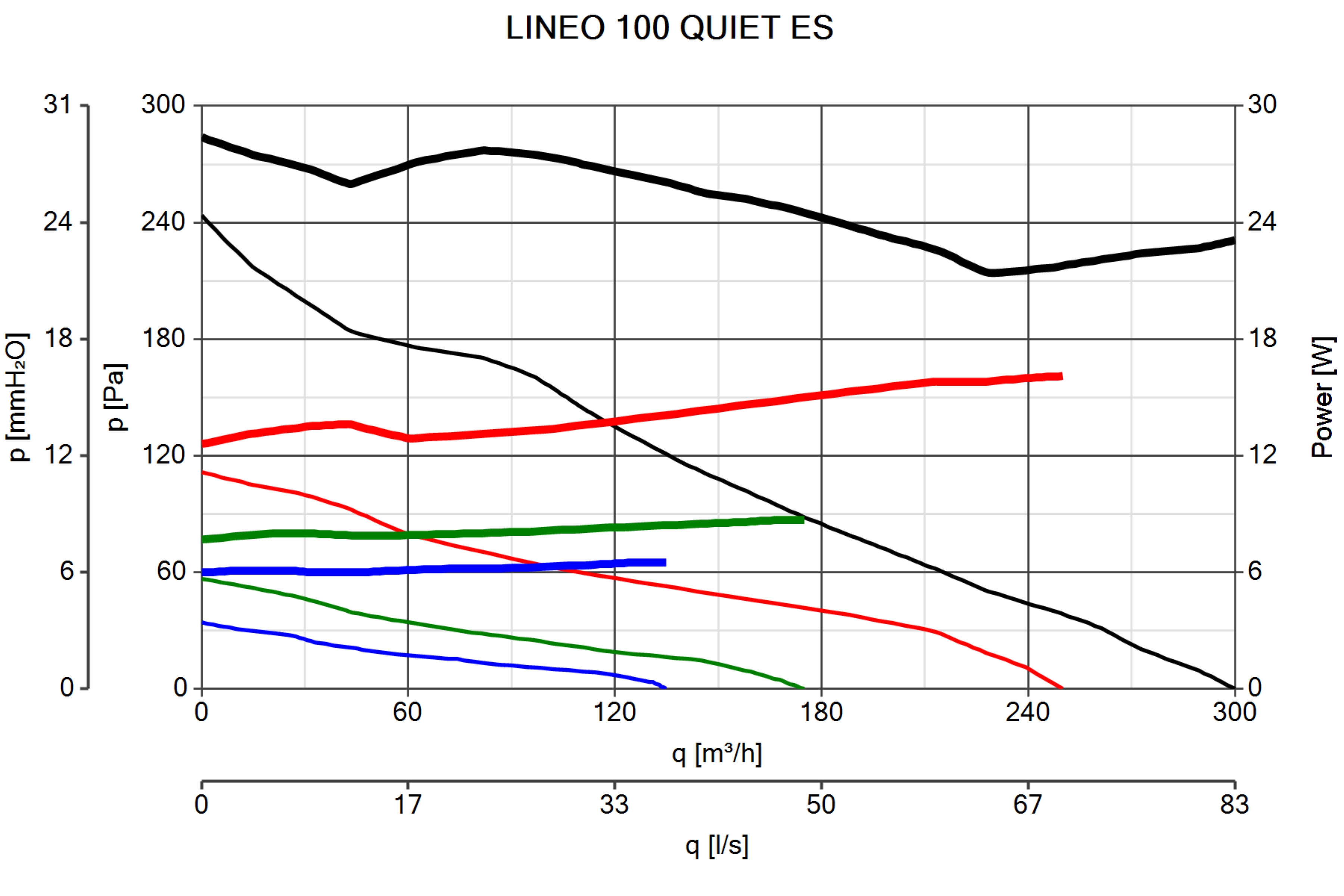

  • Portata max a 10V (l/s)
    83,3
  • Portata max a 10V (m³/h)
    300
  • Portata max a 4V (l/s)
    37,5
  • Portata max a 4V (m³/h)
    135
  • Portata max a 6V (l/s)
    48,6
  • Portata max a 6V (m³/h)
    175
  • Portata max a 8V (l/s)
    69,4
  • Portata max a 8V (m³/h)
    250
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V
    55,6
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V
    37,7
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V
    42,9
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V
    53,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 10V
    58,2
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 4V
    38,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 6V
    43,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 8V
    54,2
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 10V
    51,4
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 4V
    30,4
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 6V
    36,4
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 8V
    45,3
  • Pressione max a 10V (mmH2O)
    24,8
  • Pressione max a 10V (Pa)
    243,2
  • Pressione max a 4V (mmH2O)
    3,5
  • Pressione max a 4V (Pa)
    34,3
  • Pressione max a 6V (mmH2O)
    58
  • Pressione max a 6V (Pa)
    56,9
  • Pressione max a 8V (mmH2O)
    11,4
  • Pressione max a 8V (Pa)
    111,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V
    38,1
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V
    20,2
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V
    25,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V
    35,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V
    40,7
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V
    20,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V
    26,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V
    36,7
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V
    30,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V
    9,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V
    15,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V
    24,8
  • RPM 10V
    2510
  • RPM 4V
    1140
  • RPM 6V
    1450
  • RPM 8V
    2050

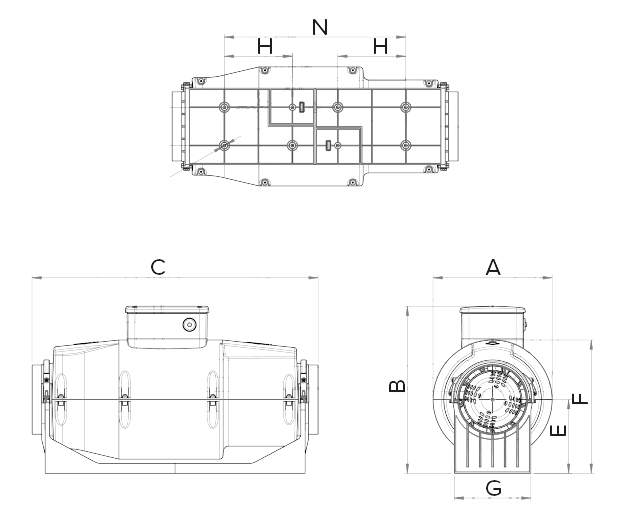

  • Size A (mm)
    210
  • Size B (mm)
    294,6
  • Size C (mm)
    639
  • Size D (mm)
    Ø 97
  • Size E (mm)
    130
  • Size F (mm)
    235
  • Size G (mm)
    135
  • Size H (mm)
    120
  • Size L (mm)
    67,5
  • Size M (mm)
    Ø 5,5
  • Size N (mm)
    320
