Certifications


Technical Data Sheet

  • Absorbed power 1st speed (W)
    11
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,13
  • Corrente max assorbita alla med vel. (A)
    0,11
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,11
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,10
  • Frequency (Hz)
    50-60
  • Insulation Class
    II°
  • IP
    45
  • Max ambient temperature for continuous operation (°C)
    45
  • Max ambient temperature for continuous operation 60Hz (°C)
    45
  • Max. absorbed Current at max. speed (A)
    0,13
  • Max. absorbed Current at min. speed (A)
    0,09
  • Max. absorbed power at max speed (W)
    27
  • Nominal Diameter (mm)
    100
  • Potenza max assorbita alla max vel. a 60Hz (W)
    27
  • Potenza max assorbita alla med vel. (W)
    24
  • Potenza max assorbita alla med vel. a 60Hz (W)
    23
  • Potenza max assorbita alla min vel. a 60Hz (W)
    13
  • Voltage (V)
    220-240
  • Weight (Kg)
    3,8
  • Delivery 1st speed (l/s)
    41,7
  • Delivery 1st speed (m³/h)
    150
  • Max delivery at max speed (l/s)
    72,2
  • Max delivery at max speed (m³/h)
    260
  • Portata max alla max vel. a 60Hz (l/s)
    63,9
  • Portata max alla max vel. a 60Hz (m³/h)
    230
  • Portata max alla med vel. (l/s)
    55,6
  • Portata max alla med vel. (m³/h)
    200
  • Portata max alla med vel. a 60Hz (l/s)
    52,8
  • Portata max alla med vel. a 60Hz (m³/h)
    190
  • Portata max alla min vel. a 60Hz (l/s)
    43,1
  • Portata max alla min vel. a 60Hz (m³/h)
    155
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    52,8
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    48,3
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    40,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    52,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    47,8
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    40
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    48,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    44
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    36,5
  • Pressione max alla max vel. a 60Hz (mmH2O)
    14,4
  • Pressione max alla max vel. a 60Hz (Pa)
    141,2
  • Pressione max alla med vel. (mmH2O)
    11,5
  • Pressione max alla med vel. (Pa)
    112,8
  • Pressione max alla med vel. a 60Hz (mmH2O)
    11,2
  • Pressione max alla med vel. a 60Hz (Pa)
    109,8
  • Pressione max alla min vel. a 60Hz (mmH2O)
    7,6
  • Pressione max alla min vel. a 60Hz (Pa)
    74,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    35,3
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    30,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    22,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    35,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    30,3
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    22,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    28,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    23,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    16
  • Pressure - 1st speed (mmH20)
    9
  • Pressure - 1st speed (Pa)
    88,3
  • Pressure max - max speed (mmH20)
    15
  • Pressure max - max speed (Pa)
    147,1
  • RPM max
    2260
  • RPM max a 60Hz
    2100
  • RPM med
    1880
  • RPM med a 60Hz
    1795
  • RPM min
    1455
  • RPM min a 60Hz
    1445

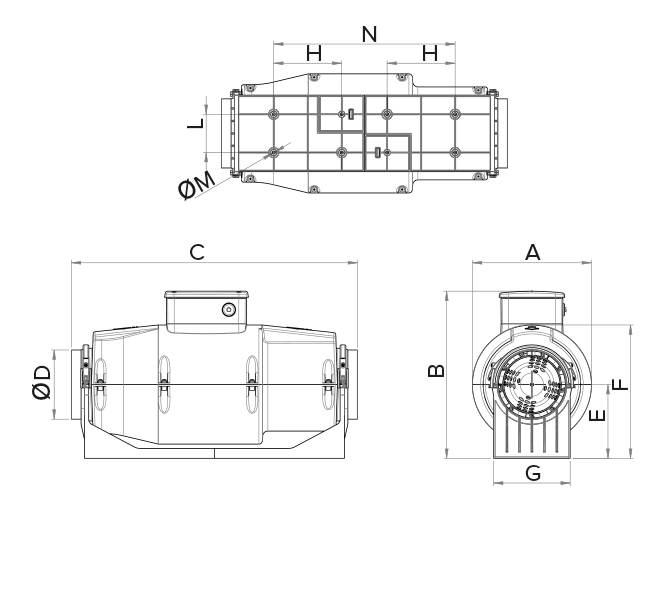

  • Size A (mm)
    210
  • Size B (mm)
    294,5
  • Size C (mm)
    639
  • Size D (mm)
    Ø 97
  • Size E (mm)
    130
  • Size F (mm)
    235
  • Size G (mm)
    135
  • Size H (mm)
    120
  • Size L (mm)
    67,5
  • Size M (mm)
    Ø 5,5
  • Size N (mm)
    320
